บทนำโดยย่อ

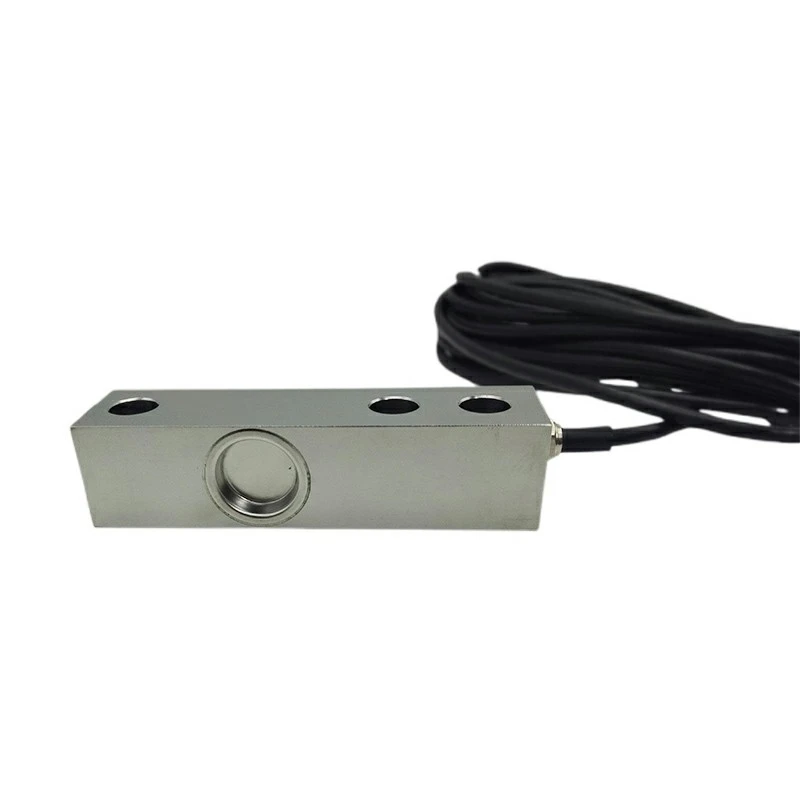

โหลดเซลล์ลำแสงเฉือนเป็นเซ็นเซอร์ที่มีความแม่นยำซึ่งออกแบบมาเพื่อวัดแรงโดยการแปลงการเสียรูปทางกลให้เป็นสัญญาณไฟฟ้า ซึ่งใช้กันทั่วไปในระบบชั่งน้ำหนัก รุ่นพิเศษนี้มีโหลดเซลล์ขนาด 500 กก. ที่ทำจากสแตนเลส เพื่อความทนทานและทนต่อการกัดกร่อนในสภาพแวดล้อมทางอุตสาหกรรม
คุณสมบัติ
1. ออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง โดยมีการปิดผนึกระดับ IP68 เพื่อป้องกันฝุ่นและความชื้นเข้า เหมาะอย่างยิ่งสำหรับใช้กับโหลดเซลล์ขนาด 500 กก.
2. สร้างจากสแตนเลสเพื่อความทนทานต่อการกัดกร่อนที่ดีเยี่ยมและ-ความทนทานในระยะยาว ทำให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ของโหลดเซลล์ขนาด 500 กก.
3. โครงสร้างที่เชื่อมและปิดผนึกอย่างสมบูรณ์ช่วยป้องกันไม่ให้สารปนเปื้อนเข้าสู่พื้นที่สเตรนเกจภายใน
ข้อกำหนดหลัก
| ช่วงโหลด | 50กก.-10,000กก |
| พิกัดเอาท์พุต(mV/V) | 2.0mV/V หรือ 3.0mV/V |
| ข้อผิดพลาดที่ครอบคลุม | ±0.02%เอฟเอส |
| ความต้านทานอินพุต/เอาต์พุต(Ω) | 385±10/350±5 |
| ความยาวข้อมูลจำเพาะของสายไฟ | φ5.2*5ม. หรือปรับแต่งเอง |
| วิธีการเดินสายไฟ |
สีแดง -------- ความตื่นเต้น + สีดำ--------ความตื่นเต้น- |
แอปพลิเคชัน
ข้อมูลจำเพาะรายละเอียดรุ่น ZH-SB1SH
|
ความจุ |
0.05-10t |
วัสดุ |
สแตนเลส |
|
พิกัดเอาท์พุต(mV/V) |
2.0±0.005 3.0±0.005 |
ความไม่-เป็นเชิงเส้น |
±0.02%เอฟเอส |
|
ฮิสเทรีซีส |
±0.02%เอฟเอส |
การทำซ้ำ |
±0.01%เอฟเอส |
|
คืบคลาน(30 นาที) |
±0.02%เอฟเอส |
ยอดคงเหลือเป็นศูนย์ |
±1.00%เอฟเอส |
|
ผลกระทบของอุณหภูมิต่อศูนย์ |
±0.02%FS/10 องศา |
ผลกระทบของอุณหภูมิต่อเอาท์พุต |
±0.02%FS/10 องศา |
|
ความต้านทานอินพุต(Ω) |
385±10 |
ความต้านทานเอาต์พุต(Ω) |
350±5 |
|
ความต้านทานของฉนวน |
มากกว่าหรือเท่ากับ 5,000MΩ |
แรงดันกระตุ้น |
5V-10V(กระแสตรง) |
|
ช่วงอุณหภูมิชดเชย |
-10~+50 องศา |
ช่วงอุณหภูมิในการทำงาน |
-20~+60 องศา |
|
โอเวอร์โหลดอย่างปลอดภัย |
เอฟเอส 120% |
กำลังโหลดแตก |
เอฟเอส 150% |
|
เคเบิล |
Φ5.2 X 5M หรือปรับแต่งตามคำขอ |
รหัสสีของสายเคเบิล |
อินพุต: แดง+ดำ- เอาท์พุต: เขียว+ ขาว- |
แผนภาพโครงร่าง
ตารางขนาดเฉพาะ
|
เรตติ้ง โหลด (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
