บทนำโดยย่อ

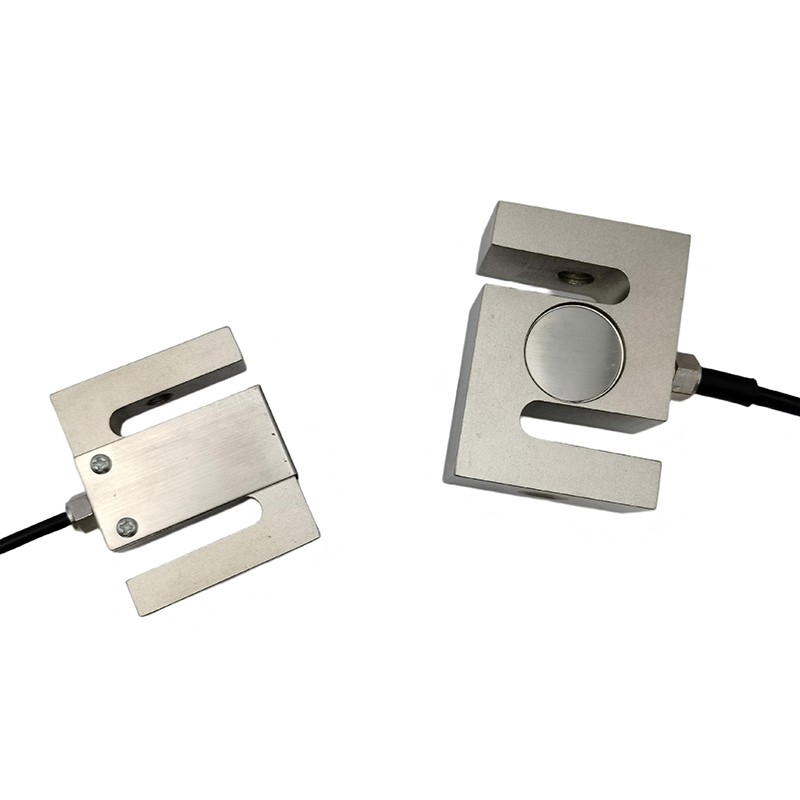

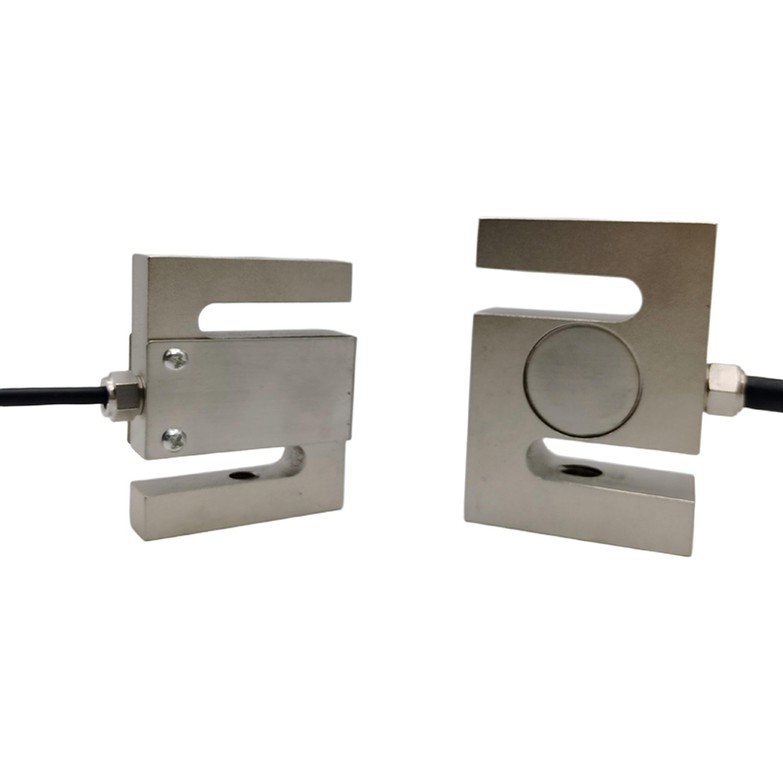

โหลดเซลล์ลำแสง S เป็นเซ็นเซอร์โหลดลำแสงจุดเดียว-หรือแบบโค้งงอที่ออกแบบมาเป็นรูปตัว "S" เพื่อการวัดแรงที่แม่นยำ โดยจะแปลงแรงทางกลให้เป็นสัญญาณไฟฟ้า ทำให้มีการใช้กันอย่างแพร่หลายในระบบชั่งน้ำหนักทางอุตสาหกรรม
คุณสมบัติ
1. โหลดเซลล์ S Beam ทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง-หรือสแตนเลส เพื่อให้มั่นใจในความทนทานและทนต่อการกัดกร่อนในสภาพแวดล้อมที่รุนแรง
2. โหลดเซลล์ S Beam ได้รับการผนึกโดยใช้การเติมกาวหรือโครงสร้างแบบเชื่อมเพื่อป้องกันความชื้น ฝุ่น และสิ่งปนเปื้อนอื่นๆ
3. ทำงานบนหลักการของเทคโนโลยีสเตรนเกจ ซึ่งการเสียรูปภายใต้ภาระจะเปลี่ยนความต้านทานไฟฟ้าเพื่อให้ข้อมูลน้ำหนักที่แม่นยำ
ข้อกำหนดหลัก
| ช่วงโหลด | 5กก.~20ตัน |
| พิกัดเอาท์พุต(mV/V) | 2.0 ± 0.005mV/V หรือ 3.0 ± 0.005mV/V |
| ข้อผิดพลาดที่ครอบคลุม | 0.02%เอฟเอส |
| ความต้านทานอินพุต/เอาต์พุต(Ω) | 385±10/350±3 |
| ความยาวข้อมูลจำเพาะของสายไฟ | φ5.4 *5ม. หรือปรับแต่งตามคำขอ |
| วิธีการเดินสายไฟ | สีแดง -------- ความตื่นเต้น + สีดำ--------ความตื่นเต้น- สีเขียว ----- สัญญาณ + สีขาว ------- สัญญาณ - |
แอปพลิเคชัน
โหลดเซลล์ S Beam มักใช้ในการใช้งานต่างๆ เช่น เครื่องชั่งฮอปเปอร์ เครื่องชั่งแบบตั้งพื้น ระบบชั่งน้ำหนักถัง และเครื่องชั่งเครนขนาดเล็ก ซึ่งจำเป็นต้องมีการวัดแรงที่เชื่อถือได้และแม่นยำ
ข้อมูลจำเพาะรายละเอียดรุ่น ZH-ST1
|
ความจุ |
0.005~20t |
วัสดุ |
โลหะผสมเหล็ก/สแตนเลส |
|
พิกัดเอาท์พุต(mV/V) |
2.0 ± 0.005 3.0 ± 0.005 |
ความไม่-เป็นเชิงเส้น |
±0.02%เอฟเอส |
|
ฮิสเทรีซีส |
±0.02%เอฟเอส |
การทำซ้ำ |
±0.01%เอฟเอส |
|
คืบคลาน(30 นาที) |
±0.02%เอฟเอส |
ยอดคงเหลือเป็นศูนย์ |
±1.00%เอฟเอส |
|
ผลกระทบของอุณหภูมิต่อศูนย์ |
±0.02%FS/10 องศา |
ผลกระทบของอุณหภูมิต่อเอาท์พุต |
±0.02%FS/10 องศา |
|
ความต้านทานอินพุต(Ω) |
385±10 |
ความต้านทานเอาต์พุต(Ω) |
350±3 |
|
ความต้านทานของฉนวน |
มากกว่าหรือเท่ากับ 5,000MΩ |
แรงดันกระตุ้น |
5V-10V(กระแสตรง) |
|
ช่วงอุณหภูมิชดเชย |
-10~+50 องศา |
ช่วงอุณหภูมิในการทำงาน |
-20~+60 องศา |
|
โอเวอร์โหลดอย่างปลอดภัย |
เอฟเอส 120% |
กำลังโหลดแตก |
เอฟเอส 150% |
|
เคเบิล |
Φ 5.4 X 5 M หรือปรับแต่งตามคำขอ |
รหัสสีของสายเคเบิล |
อินพุต: แดง+ดำ- เอาท์พุต:เขียว+ขาว- |
แผนภาพโครงร่าง
ตารางขนาดเฉพาะ
|
โหลดจัดอันดับ (t) |
A |
B |
C |
M |
|
0.005-0.05 |
64 |
51 |
13.0 |
M8×1.25 |
|
0.1-0.5 |
76 |
51 |
19.1 |
M12×1.75 |
|
1-2 |
76 |
54 |
25.4 |
M12×1.75 |
|
2.5-5 |
108 |
76 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32.0 |
M24×2 |
|
10 |
178 |
126 |
50.0 |
M30×2 |
|
15-20 |
188 |
140 |
60.0 |
M39×2 |
