เซ็นเซอร์โหลดขนาดเล็ก

เซ็นเซอร์โหลดขนาดเล็กเป็นอุปกรณ์ที่มีขนาดกะทัดรัดมาก ซึ่งออกแบบมาเพื่อวัดน้ำหนักหรือแรงที่มีความแม่นยำสูงในการใช้งานที่มีพื้นที่จำกัด-

บทนำโดยย่อ

คุณสมบัติ

1. สัญญาณเอาท์พุตที่แม่นยำแม้ภายใต้โหลดที่แปรผันเล็กน้อย ช่วยให้มั่นใจในการรวบรวมข้อมูลที่เชื่อถือได้
2. วัสดุที่ทนทานและทนต่อการกัดกร่อน-เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
3. เซ็นเซอร์โหลดขนาดเล็กเข้ากันได้กับระบบเก็บข้อมูลมาตรฐานเพื่อการบูรณาการที่ง่ายดาย

ข้อกำหนดหลัก

ช่วงโหลด	100กก.~5,000กก
พิกัดเอาท์พุต(mV/V)	1.5 ± 10% มิลลิโวลต์/โวลต์
ข้อผิดพลาดที่ครอบคลุม	±0.05%เอฟเอส
ความต้านทานอินพุต/เอาต์พุต(Ω)	760± 15/700±5
ความยาวข้อมูลจำเพาะของสายไฟ	Φ4 X 1.5M หรือปรับแต่งตามคำขอ
วิธีการเดินสายไฟ	สีแดง -------- ความตื่นเต้น + สีดำ--------ความตื่นเต้น- สีเขียว ----- สัญญาณ + สีขาว ------- สัญญาณ -

แอปพลิเคชัน

เซ็นเซอร์โหลดขนาดเล็กใช้ในอุปกรณ์เครื่องจักรกลอัตโนมัติ เช่น แขนหุ่นยนต์ เพื่อตรวจสอบแรงจับ ช่วยป้องกันความเสียหายต่อส่วนประกอบที่ละเอียดอ่อนในระหว่างกระบวนการประกอบ

รุ่น ZH-ข้อกำหนดรายละเอียด WC101

ความจุ	100กก.~5,000กก	วัสดุ	สแตนเลส
พิกัดเอาท์พุต(mV/V)	1.5± 10%	ความไม่-เป็นเชิงเส้น	±0.05%เอฟเอส
ฮิสเทรีซีส	±0.05%เอฟเอส	การทำซ้ำ	±0.05%เอฟเอส
คืบคลาน(30 นาที)	±0 03%เอฟเอส	ยอดคงเหลือเป็นศูนย์	± 1 00%เอฟเอส
ผลกระทบของอุณหภูมิต่อศูนย์	±0.05%FS/10 องศา	ผลกระทบของอุณหภูมิต่อเอาท์พุต	±0.05%FS/10 องศา
ความต้านทานอินพุต(Ω)	760± 15	ความต้านทานเอาต์พุต(Ω)	700±5
ความต้านทานของฉนวน	มากกว่าหรือเท่ากับ 5,000MΩ	แรงดันกระตุ้น	5V-10V(กระแสตรง)
ช่วงอุณหภูมิชดเชย	- 10~+50 องศา	ช่วงอุณหภูมิในการทำงาน	-20~+60 องศา
อนุญาตให้โอเวอร์โหลดได้	เอฟเอส 120%	กำลังโหลดแตก	เอฟเอส 150%
เคเบิล	Φ4 X 1.5M หรือปรับแต่งตามคำขอ	รหัสสีของสายเคเบิล	อินพุต: แดง+ดำ- เอาท์พุต:เขียว+ขาว-

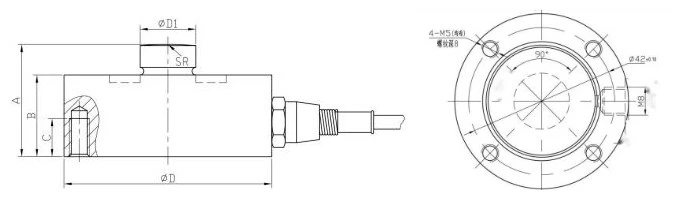

แผนภาพโครงร่าง

product-681-200

ตารางขนาดเฉพาะ

โหลดจัดอันดับ(กก)	D	D1	A	B	C	SR	M
10กก.~2000กก	50	16	25	21	8	75	M5
5,000กก	50	16	25	21	8	75	M5
