บทนำโดยย่อ

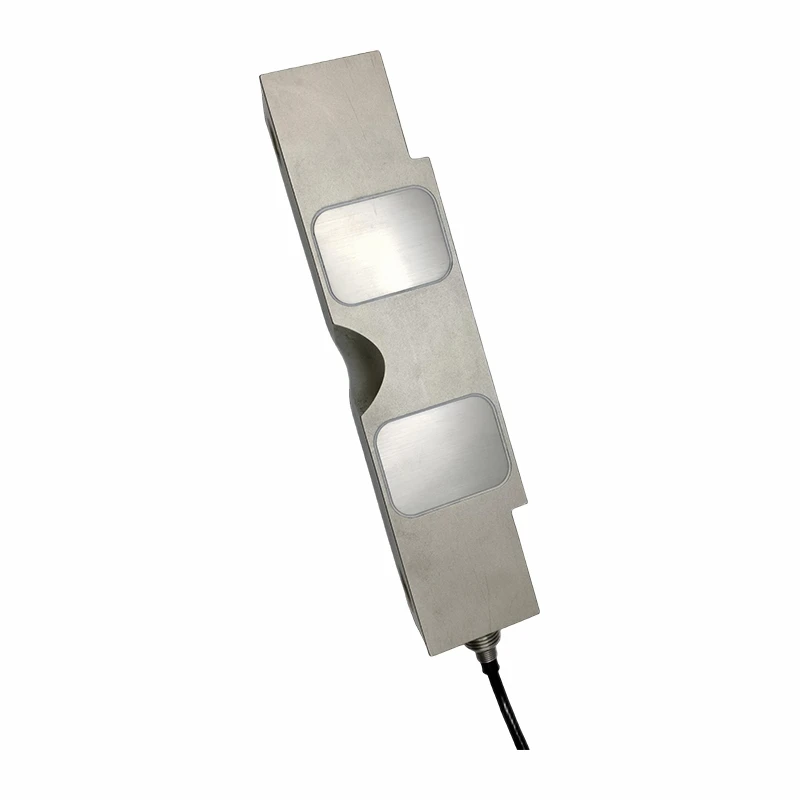

โหลดเซลล์ประเภทนี้ใช้สเตรนเกจบนคานเฉือนเพื่อตรวจจับโหลดในแนวตั้งและแปลงเป็นสัญญาณไฟฟ้า ทำให้โหลดเซลล์นี้เป็นส่วนประกอบสำคัญในโหลดเซลล์ขนาดรถบรรทุก และใช้กันอย่างแพร่หลายในเครื่องชั่งรถบรรทุก การชั่งน้ำหนักไซโล และเครื่องชั่งแบบตั้งพื้นขนาดใหญ่
คุณสมบัติ
1. โหลดเซลล์คานปลายคู่-สร้างขึ้นจากเหล็กกล้าโลหะผสมที่มีความแข็งแรงสูง- มีความทนทานและต้านทานการกัดกร่อนที่เหนือกว่า ทำให้มีความน่าเชื่อถือสูงในระบบเครื่องชั่งรถบรรทุกที่ต้องเผชิญกับสภาพแวดล้อมที่รุนแรง
2. โครงสร้างเหล็กโลหะผสมช่วยเพิ่มความแข็งแกร่งของโครงสร้างและความต้านทานต่อความเมื่อยล้า ช่วยให้โหลดเซลล์คานรับแรงเฉือนแบบปลายคู่-สามารถรักษาความแม่นยำในการวัดได้ตลอด-การใช้งานระยะยาวในการใช้งานโหลดเซลล์ระดับรถบรรทุกที่มีความต้องการสูง
3. ด้วยคุณสมบัติทางกลที่ดีเยี่ยม โลหะผสมเหล็กทำให้โหลดเซลล์คานรับแรงเฉือนปลายคู่-ทนทานต่อการกระแทกหนักและสภาวะการรับน้ำหนักเกิน ทำให้มั่นใจถึงประสิทธิภาพที่มั่นคงในการติดตั้งโหลดเซลล์ขนาดรถบรรทุกที่ทนทาน
ข้อกำหนดหลัก
| ช่วงโหลด | 10-75กิโลปอนด์ |
| พิกัดเอาท์พุต(mV/V) | 3.0±0.01mV/โวลต์ |
| ข้อผิดพลาดที่ครอบคลุม | 0.03% |
| ความต้านทานอินพุต/เอาต์พุต(Ω) |
700 ± 10 หรือปรับแต่งตามคำขอ / 700 ± 5 |
| ความยาวข้อมูลจำเพาะของสายไฟ |
Φ6 X 10m หรือปรับแต่งตามคำขอ |
| วิธีการเดินสายไฟ | สีแดง -------- ความตื่นเต้น + สีดำ--------ความตื่นเต้น- สีเขียว ----- สัญญาณ + สีขาว ------- สัญญาณ - |
แอปพลิเคชัน
ในโรงงานเกษตรกรรมและแปรรูปอาหาร โหลดเซลล์คานรับแรงเฉือนแบบปลายคู่-ทำหน้าที่เป็นส่วนสำคัญของทั้งโหลดเซลล์ชั่งน้ำหนักแบบสะพานและโหลดเซลล์ขนาดรถบรรทุก เพื่อตรวจวัดส่วนผสมของธัญพืช อาหารสัตว์ หรือของเหลวได้อย่างแม่นยำระหว่างการจัดเก็บและการผสมเป็นชุด
ข้อมูลจำเพาะรายละเอียดรุ่น ZH-DS3
|
ความจุ |
10-75กิโลปอนด์ |
วัสดุ |
โลหะผสมเหล็ก |
|
พิกัดเอาท์พุต(mV/V) |
3.0±0.01 |
ความไม่-เป็นเชิงเส้น |
±0.03%เอฟเอส |
|
ฮิสเทรีซีส |
±0.05%เอฟเอส |
การทำซ้ำ |
±0.02%เอฟเอส |
|
คืบคลาน(30 นาที) |
±0.03%เอฟเอส |
ยอดคงเหลือเป็นศูนย์ |
±1.00%เอฟเอส |
|
ผลกระทบของอุณหภูมิต่อศูนย์ |
±0.03%FS/10 องศา |
ผลกระทบของอุณหภูมิต่อเอาท์พุต |
±0.03%FS/10 องศา |
|
ความต้านทานอินพุต(Ω) |
700±10 หรือปรับแต่งตามคำขอ |
ความต้านทานเอาต์พุต(Ω) |
700±5 |
|
ความต้านทานของฉนวน |
มากกว่าหรือเท่ากับ 5,000MΩ |
แรงดันกระตุ้น |
5V-10V(กระแสตรง) |
|
ช่วงอุณหภูมิชดเชย |
-10~+50 องศา |
ช่วงอุณหภูมิในการทำงาน |
-20~+60 องศา |
|
โอเวอร์โหลดอย่างปลอดภัย |
เอฟเอส 120% |
กำลังโหลดแตก |
เอฟเอส 150% |
|
เคเบิล |
Φ6 X 10M หรือปรับแต่งตามคำขอ |
รหัสสีของสายเคเบิล |
อินพุต: แดง+ดำ- เอาท์พุต: เขียว+ ขาว- |
แผนภาพโครงร่าง
ตารางขนาดเฉพาะ
|
โหลดจัดอันดับ (เคแอลบี) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
