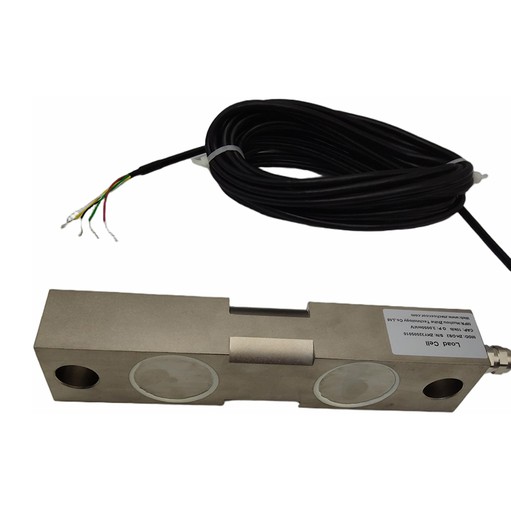

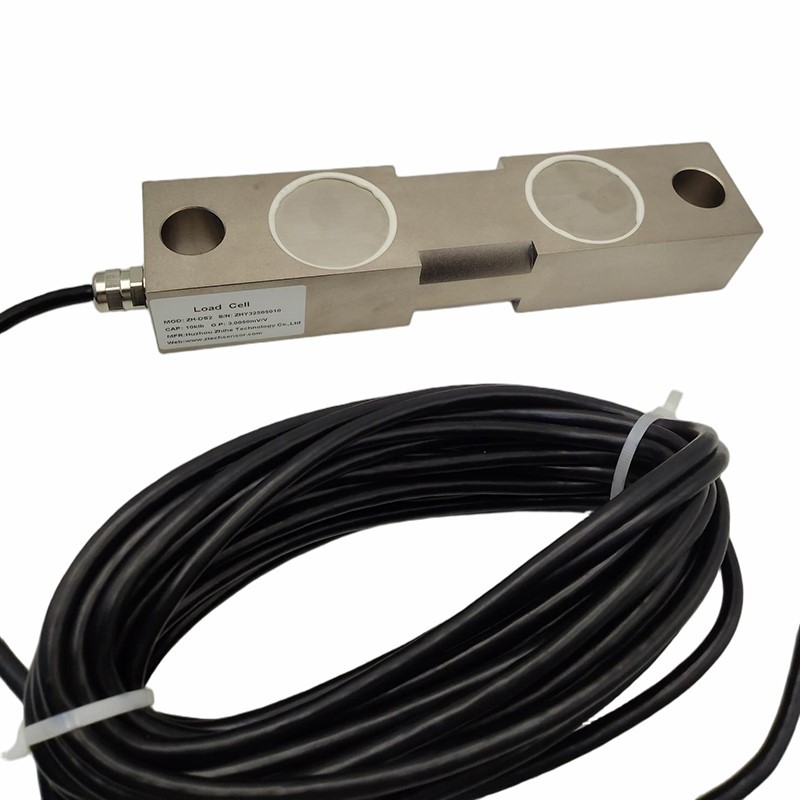

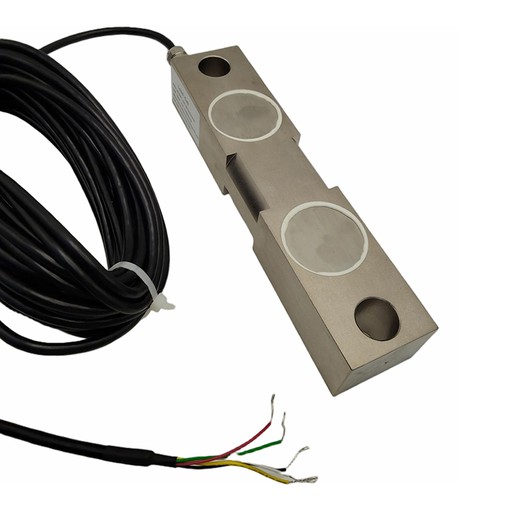

บทนำโดยย่อ
โหลดเซลล์คานรับแรงเฉือนปลายคู่-ได้รับการออกแบบทางวิศวกรรมโดยมีจุดยึดตรงกลางและคานรับแรงเฉือนขยายไปถึงปลายทั้งสองข้าง ให้ความแข็งแกร่งสูงและการวัดแรงที่แม่นยำ มักใช้เป็นส่วนประกอบสำคัญในการชั่งน้ำหนักโหลดเซลล์สะพานสำหรับ-ระบบชั่งน้ำหนักที่มีน้ำหนักมาก
คุณสมบัติ
1. โหลดเซลล์คานรับแรงเฉือนปลายคู่-ให้ความต้านทานที่ดีเยี่ยมต่อแรงด้านข้างและนอก-จากศูนย์กลาง ทำให้มั่นใจได้ถึงการอ่านที่เสถียรและแม่นยำเมื่อรวมเข้ากับระบบโหลดเซลล์สะพานชั่งน้ำหนัก
2. ด้วยความแข็งสูงและโปรไฟล์ต่ำ โหลดเซลล์นี้จึงลดการโก่งตัวและปรับปรุงความสม่ำเสมอในการวัด ทำให้เหมาะสำหรับใช้ในชุดประกอบขนาดใหญ่-
3. โหลดเซลล์คานรับแรงเฉือนปลายคู่-ออกแบบมาสำหรับ-การใช้งานหนัก ให้ความน่าเชื่อถือในระยะยาว-และความจุสูง โดยทำหน้าที่เป็นองค์ประกอบสำคัญในการกำหนดค่าโหลดเซลล์สะพานชั่งน้ำหนักที่แข็งแกร่ง
ข้อกำหนดหลัก
| ช่วงโหลด | 1ปอนด์-50ปอนด์ |
| พิกัดเอาท์พุต(mV/V) | 3mV/วี |
| ความไม่-เป็นเชิงเส้น | ±0.05%เอฟเอส |
| คืบคลาน(30นาที) | ±0.02%เอฟเอส |
| ความต้านทานอินพุต/เอาต์พุต(Ω) | 700±10/700±5 |
| ความยาวข้อมูลจำเพาะของสายไฟ | φ5.4*9ม. หรือปรับแต่งเอง |
| วิธีการเดินสายไฟ | สีแดง -------- ความตื่นเต้น + สีดำ--------ความตื่นเต้น- สีเขียว ----- สัญญาณ + สีขาว ------- สัญญาณ - |
แอปพลิเคชัน
โหลดเซลล์คานรับแรงเฉือนแบบปลายคู่-ถูกนำมาใช้กันอย่างแพร่หลายในระบบสะพานชั่งน้ำหนักยานพาหนะและราง โดยทำหน้าที่เป็นส่วนประกอบหลักของโหลดเซลล์สะพานชั่งน้ำหนักเพื่อให้การตรวจวัดน้ำหนักที่แม่นยำและมีเสถียรภาพสำหรับรถบรรทุก รถพ่วง และรถยนต์-รางรถไฟในการดำเนินงานทางอุตสาหกรรมและลอจิสติกส์
ข้อมูลจำเพาะรายละเอียดรุ่น ZH-DS2
|
ความจุ |
1ปอนด์-50ปอนด์ |
วัสดุ |
โลหะผสมเหล็ก/สแตนเลส |
|
พิกัดเอาท์พุต(mV/V) |
3.0±0.005 |
ความไม่-เป็นเชิงเส้น |
±0.05%เอฟเอส |
|
ฮิสเทรีซีส |
±0.05%เอฟเอส |
การทำซ้ำ |
±0.01%เอฟเอส |
|
คืบคลาน(30 นาที) |
±0.02%เอฟเอส |
ยอดคงเหลือเป็นศูนย์ |
±1.00%เอฟเอส |
|
ผลกระทบของอุณหภูมิต่อศูนย์ |
±0.02%FS/10 องศา |
ผลกระทบของอุณหภูมิต่อเอาท์พุต |
±0.02%FS/10 องศา |
|
ความต้านทานอินพุต(Ω) |
700±10 |
ความต้านทานเอาต์พุต(Ω) |
700±5 |
|
ความต้านทานของฉนวน |
มากกว่าหรือเท่ากับ 5,000MΩ |
แรงดันกระตุ้น |
5V-10V(กระแสตรง) |
|
ช่วงอุณหภูมิชดเชย |
-10~+50 องศา |
ช่วงอุณหภูมิในการทำงาน |
-20~+60 องศา |
|
โอเวอร์โหลดอย่างปลอดภัย |
เอฟเอส 120% |
กำลังโหลดแตก |
เอฟเอส 150% |
|
เคเบิล |
Φ5.4 X 9M หรือปรับแต่งตามคำขอ |
รหัสสีของสายเคเบิล |
อินพุต: แดง+ดำ- เอาท์พุต: เขียว+ ขาว- |
แผนภาพโครงร่าง
ตารางขนาดเฉพาะ
|
โหลดพิกัด (kปอนด์) |
L |
H |
B |
C |
D |
E |
A |
|
1-5กิโลปอนด์ |
190.5 |
31.0 |
31.0 |
158.8 |
13.0 |
31.5 |
29.0 |
|
10-25กิโลปอนด์ |
222.3 |
49.3 |
36.5 |
190.5 |
20.6 |
50.5 |
42.0 |
|
35กิโลปอนด์ |
222.3 |
63.5 |
38.0 |
190.5 |
20.6 |
63.0 |
50.0 |
|
50กิโลปอนด์ |
343.0 |
75.0 |
62.0 |
292.0 |
33.3 |
76.2 |
83.0 |
